Модуль утримування люльки в горизонтальному положенні (автовишка).

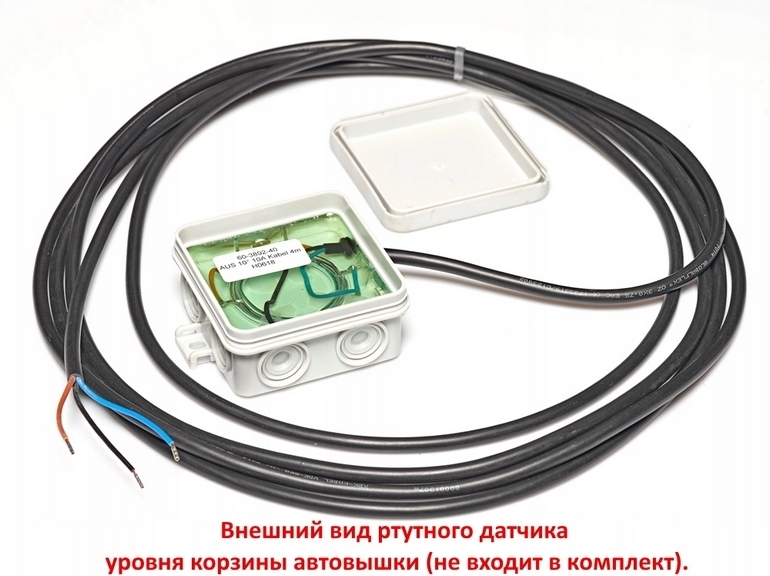

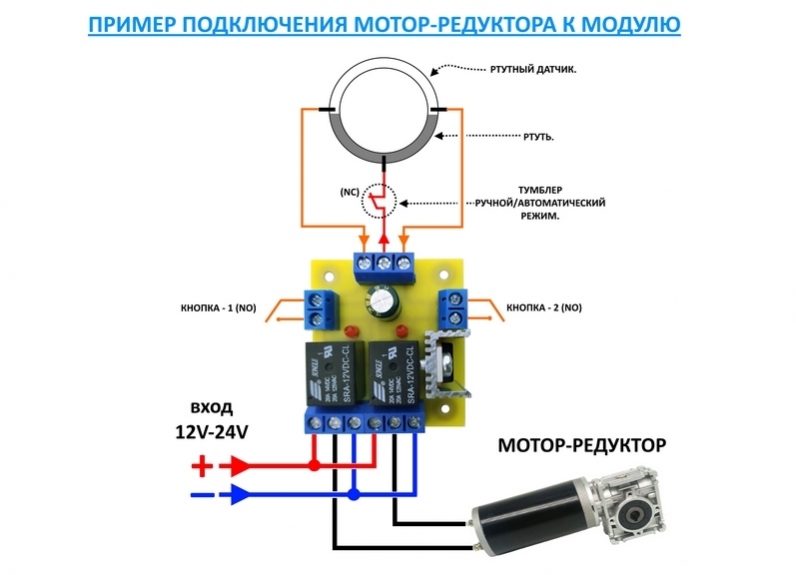

Цей модуль адаптер був створений на прохання клієнта, для вирішення проблеми з утриманням люльки автовишки в правильному горизонтальному положенні. Інколи на автовишках рідний блок керування виходить з ладу і більше немає можливості його замінити (більше не виробляється або проблемно купити). Якщо Ви знаєтеся трохи в електроніці - то можливо вирішити цю проблему навіть найпростішою схемою яка складається з двох реле, можливо знайти її в інтернеті, але потрібно врахувати деякі нюанси про які я розповідав у відеоогляді який знаходиться на даній сторінці (скоро викладу). Або ще простіше використовувати цей модуль який я пропоную. Підключення модуля показано на малюнках, обов'язково потрібно підключати лише як зазначено там! Модуль вміє працювати як в автоматичному, так і у ручному режимі. Працює як із живленням 12V, так і з 24V. Може працювати як з інвертуванням живленням для мотор-редукторів (дивіться схему підключення для мотор-редуктора), так і з гідравлічними електро-клапанами (дивіться схему підключення для електро-клапанів). Модуль працює з рідними ртутними датчиками автовишки, як виглядають ці датчики можна побачити на малюнку нижче (датчик не входить до комплектації).
А також даний модуль можливо використовувати для повороту люльки навколо своєї осі, у такому випадку ртутний датчик не підключаємо а на його місце підключаємо тумблер з нейтраллю або перемикач з нейтраллю, можна керувати і за допомогою двох кнопок які вказані на зображенні - в такому випадку на термінал де підключається ртутний датчик, нічого не підключаємо.
Технічні характеристики:
Живлення: від 12V до 24V
Максимальне навантаження на реле: до 20А
Виходів: 2
Керування: Ручне та (або) автоматичне
Індикація LED: Так
Габаритні розміри, ДхШхВ, мм: 48x43x24
Артикул: UPL
Комплектація: Модуль, інструкція, схема підключення.
