Модуль адаптер для підключення аналогових джойстиків.
Цей модуль адаптер був створений на прохання клієнта, якому треба було підключити свої аналогові джойстики до блоку керування автовежами (артикул:UPV2 та UPV), так і з'явився даний проект. До модуля можна підключати будь-які аналогові джойстики у яких як зчитуючий пристрій застосовуються потенціометри. Зазвичай в такі джойстики встановлюються потенціометри опором у 10 Ком, я теж рекомендую використовувати саме їх, але якщо у ваших жойстик потенціометри відрізняються від зазначеного опору у більшу сторону то нічого страшного, адже я тестував модуль з різними потенціометрами від 10 Ком і до 100 Ком, та ніяких відмінностей у роботі не виявив.

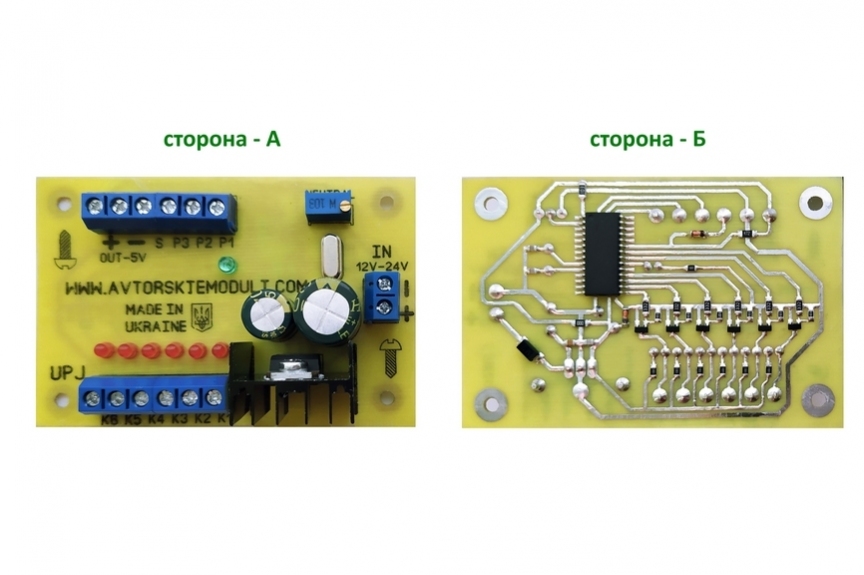

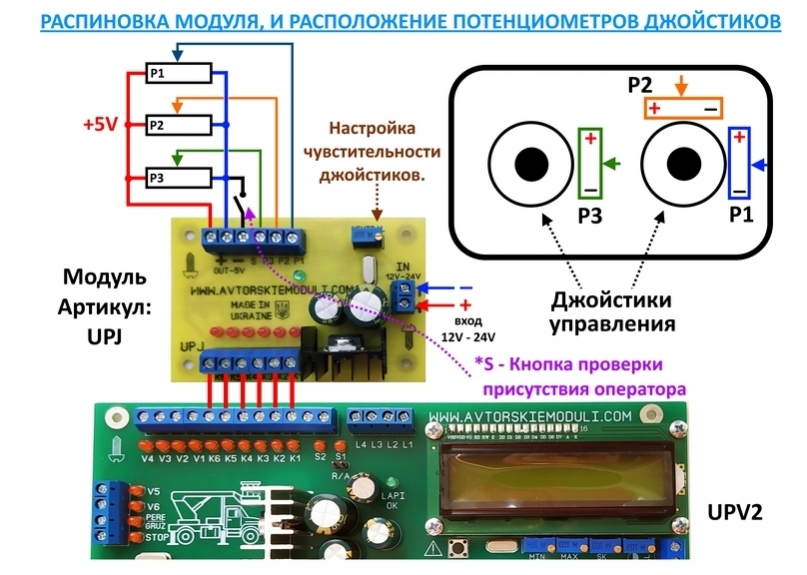

Підключення модуля показано на зображеннях нижче. Єдине на що потрібно звернути увагу це підключення живлення на потенціометри в джойстиках!!! Їх потрібно підключити саме від зазначеного гнізда модуля на 5V, інакше вийде з ладу мікроконтролер. Контакти кнопки *S (перевірка присутності оператора) якщо не будете використовувати, то треба підключити на мінус. Схематичне розташування трьох потенціометрів ждойстиків вказано на малюнках. У модулі передбачена можливість регулювати чутливість реагування на відхилення джойстиків від звичайного нейтрального положення.
Потенціометр Р1 - Відповідає за керування стрілою, вгору та вниз.
Потенціометр Р2 - Відповідає за поворот вежі за годинниковою стрілкою, та проти годинникової стрілки.
Потенціометр Р3 - відповідає за витягування телескопа і за стягування телескопа.
Технічні характеристики:
Живлення: від 12V до 24V
Виходів: 6
АЦП каналів: 3
Індикація LED: Так
Габаритні розміри, ДхШхВ, мм: 85x56x29
Артикул: UPJ
Комплектація: Модуль, інструкція, схема підключення.
