Таймер подовжувач коротких імпульсів, багаторівневий.
Цей таймер був розроблений на прохання одного постійного клієнта, і думаю, що знайде застосування в різних ситуаціях.

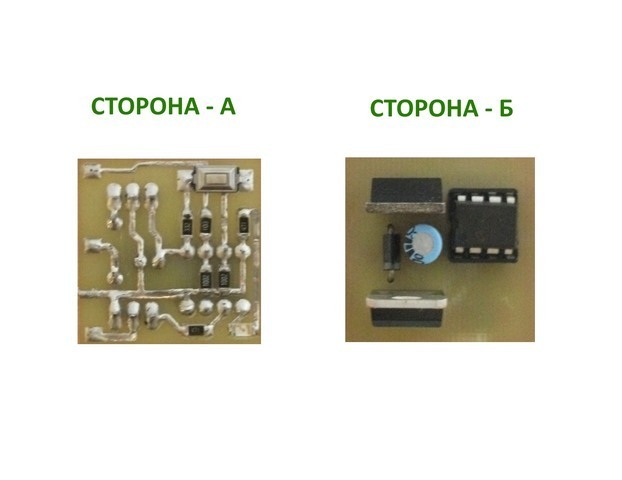

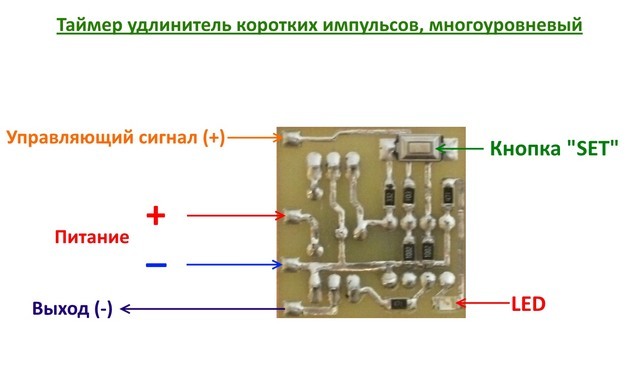

Що вміє таймер. Таймер має один силовий вихід, і один вхід, яким керується подачею плюсу на нього. Коли на вхід з'являється короткий імпульс (+), відразу і на виході з'явиться сигнал для підключення навантаження, як тільки короткий сигнал зникне - на виході залишиться підключене навантаження на певний час.
Де можна застосувати такий таймер. Кілька прикладів. 1) Мій знайомий застосував його на своєму автомобілі VOLVO, виявляється на тому автомобілі не використовується реле поворотів, а сам сигнал передається по CAN шині на поворотники, а поворотники у нього динамічні, і він за допомогою цього таймера подовжив період моргання поворотника, щоб LED лінійка заповнювалася повільніше. 2) Припустимо у вас є якийсь складний пристрій, що в аварійний режим починає моргати один світлодіод один раз на секунду, а нам потрібна така функція, щоб поки знаходиться пристрій в аварійному режимі, нам підключало якийсь інший пристрій. Підключаємося до цього світлодіоду, а в нашому таймері встановлюємо затримку на дві секунди, і на виході ми отримаємо сигнал без пауз і переривань. Це лише кілька прикладів, щоб зрозуміти, де застосовується...
Таймер програмований і багаторівневий (10 рівнів, кожен рівень це один таймер, тобто одна затримка). У прошивці записані затримки всіх 10 таймерів, але за допомогою кнопки "SET" можна вибрати лише одну за один раз. Значення цих 10 таймерів задаються в прошивці, і програмуються мною при замовленні.
Вибір необхідного рівня. Вхід у режим програмування. На знеструмленому модулі натискаємо і утримуємо кнопку "SET" . Не відпускаючи кнопку, подаємо живлення, як тільки почне моргати світлодіод, відпускаємо кнопку. Підуть три спалахи світлодіода. Тепер за допомогою кнопки вибираємо потрібний рівень, один натиск це один рівень, поле 10 натискання все одно залишимося на 10 рівні. Вибір потрібно зробити за 15 секунд. Після того як вибрали потрібний рівень чекаємо, щоб пройшли ці 15 секунд. Дивимося на світлодіод він моргне стільки разів, що буде відповідати вашому рівню. Якщо не той рівень, починаємо програмування від початку. Якщо кількість моргань відповідає тому рівню, який цікавить - тоді підтверджуємо одним натисканням кнопки. Світлодіод проморгне швидко 10 разів, і потім залишиться у ввімкненому стані, повідомляючи про успішне занесення налаштувань до енергонезалежної частини пам'яті мікроконтролера. Все. Перезавантажте пристрій (вимкніть живлення). Після подачі живлення модуль увійде одразу у робочий режим.
Технічні характеристики:
Живлення, В: 3 - 24V
Споживання в режимі очікування: 4мА
Управління: Автоматичне
Пам'ять: Енергонезалежна (FLASH)
Кількість таймерів: 10
Максимальний струм, що комутується: 6А
Габаритні розміри, ДхШхВ, мм: 25х25х20
Артикул: ТUM
Комплектація: Зібраний модуль, інструкція.
