Модуль для додаткового стоп сигналу зі спецефектами, 6-канальний.
Артикул: SYS6
⇐ ГОЛОВНЕ МЕНЮ ⇒
Модуль для додаткового стоп сигналу зі спецефектами, 6-канальний.

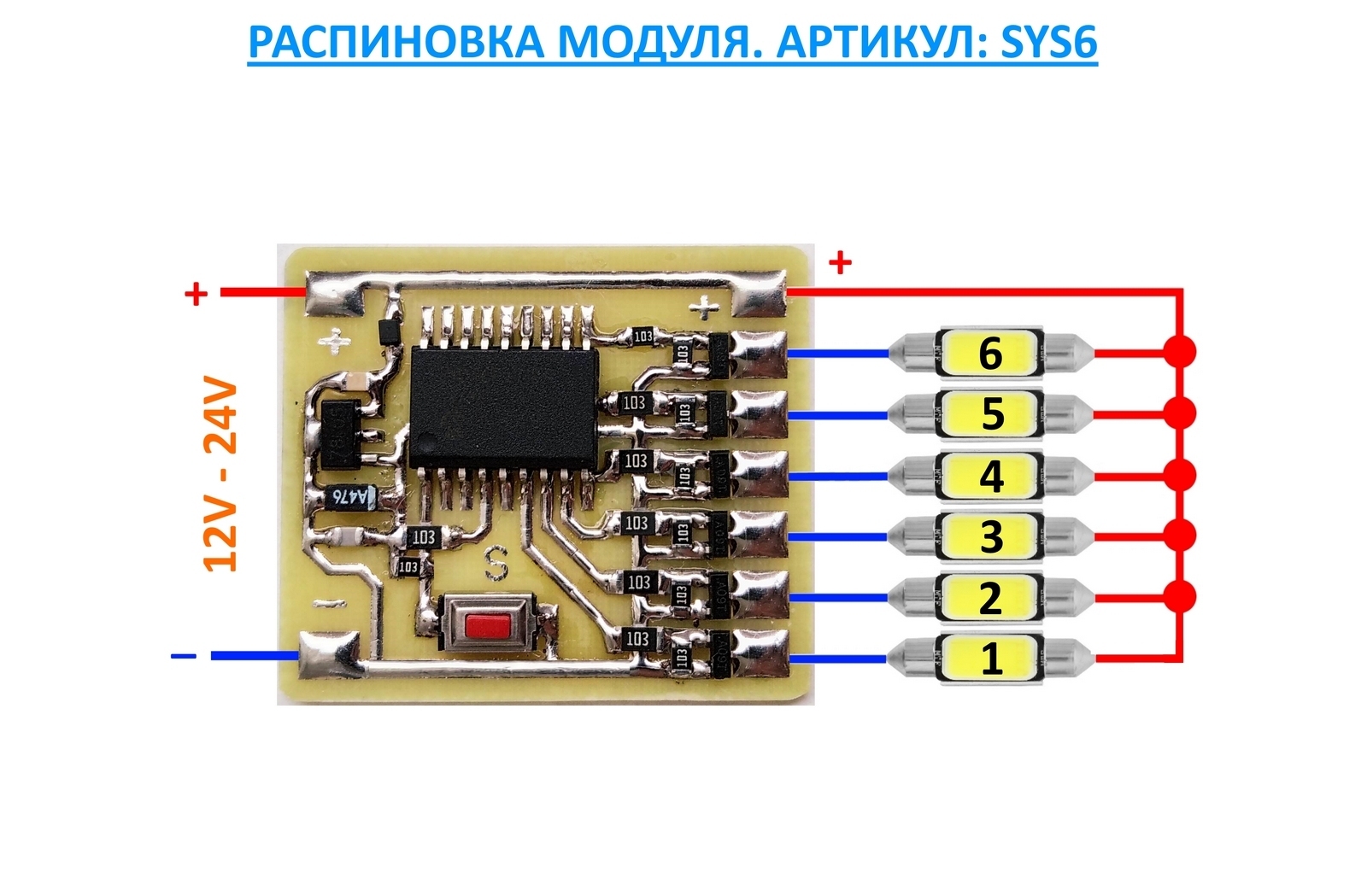

Модуль для додаткового стоп сигналу 6-канальний, з 10-ма різними динамічними спецефектами. При натисканні на гальмо додатковий стоп ще переливався різними спецефектами. Даний пристрій служить для апгрейду вже наявного додаткового сигналу стоп. Для встановлення модуля не потрібно тягнути додаткові дроти. Єдине що треба змінити це: кожну лампу зі стоп сигналу треба підключити до модуля (щоб керувати ними окремо). Усього каналів 6-ть, але якщо Ваш додатковий стоп сигнал допустимо на 12 або 18 каналів, тоді без проблем можна застосувати цей же модуль, з'єднавши в групи паралельно по 2 або по 3 світлодіоди або лампочки, в залежності від того, що будете підключати. Схема підключення модуля знаходиться нижче. Потужність вихідних польових транзисторів дозволяє підключення будь-яких навантажень (Потужні світлодіоди, лампи розжарювання, або групи світлодіодів та драйвера). У цій версії модуля за допомогою кнопки "SET" можна самому налаштувати ПАУЗУ*, після закінчення цього часу почне програватися світло-динамічні ефекти, якщо педаль гальма утримувати довго натиснутою, наприклад, у міських "пробках". Якщо Вам потрібні інші затримки паузи - тоді повідомте мені потрібні паузи при оформленні замовлення, я перероблю прошивку під Ваші вимоги. Додатковий стоп сигнал після переробки працюватиме наступним чином: при натисканні на педаль гальма весь стоп сигнал світиться без спецефектів протягом виставленої ПАУЗИ*. Якщо педаль гальма залишається натиснутою більше виставленої Паузи* - запускається програвання 10 спецефектів. Якщо педаль гальма залишається натиснутою і після програвання 10-го спецефекту - автоматично переходить до 1-го, і так по колу поки не відпустіть педаль гальма. Пам'ять контролера було використано на 99% спецефектами.
*Метод програмування ПАУЗИ.
1. До подачі живлення на контролер - треба натиснути та утримувати кнопку "SET" - (Налаштування) що знаходиться на платі, всі світлодіоди моргнуть три рази, повідомляючи про успішний вхід у цьому режимі.
2. Для зміни існуючої паузи: Натисніть і утримуйте кнопку "SET" поки всі світлодіоди моргнуть один раз, відпустіть кнопку, відразу після моргання довжина рядка подовжиться на один світлодіод (потрібну паузу підберіть згідно таблиці).
Таблиця паузи в секундах:
1 - 1 сек. 2 - 2 сек. 3 - 3 сек. 4 - 4 сек. 5 - 5 сек. 6 - 0 сек. (Без паузи)
3. Повторіть пункт 2 стільки разів, доки довжина рядка не стане потрібної довжини. Коли довжина буде максимально довгою, і буде відповідати 6 світлодіодів, наступне натискання переведе на початок рядка і дорівнюватиме одному світлодіоду. І так по колу.
4. Після того, як ви вибрали потрібну паузу, просто знеструмте модуль. Усі налаштування збережуться у енергонезалежної частини пам'яті мікроконтролера. Модуль готовий до роботи.
Технічні характеристики:
Живлення: 12V-24V
Кількість каналів: 6-ть
Кількість спецефектів: 10
Максимальний струм, що комутується на канал: до 2А на канал
Управління каналами: Мінусом. (Плюс загальний)
Габаритні розміри, ДхШхВ, мм: 28х33х3
Код товару: SYS6
Комплектація: Модуль, інструкція та схема підключення.
