МОДУЛЬ ДЛЯ ДОДАТКОВОГО СТОП СИГНАЛУ ЗІ СПЕЦЕФЕКТАМИ, 5-КАНАЛЬНИЙ.
Артикул: SYS5
⇐ ГОЛОВНЕ МЕНЮ ⇒
Модуль для додаткового стоп сигналу зі спецефектами, 5-канальний.
Днями побачив, що знову згоріли автолампи у додатковому стоп сигналі на моєму автомобілі. Причина виходу з ладу світлодіодних ламп є банальною: наші китайські друзі усвідомлено поставили не ті обмежувальні резистори, щоб підвищити яскравість свічення кристала світлодіода. Вирішив не купувати інші світлодіодні автолампи, а зробити своїми руками, з SMD світлодіодів, що лежали без діла... І якщо вже переробляти, то вирішив зробити відразу нормально. Тим більше, давно хотів, щоб при натисканні на гальмо, додатковий стоп ще переливався різними спецефектами. Для таких цілей зібрав платку з контролером на борту і написав прошивочку. Але стоп сигнал повинен залишатися стоп сигналом, і я вирішив в алгоритмі прошивки передбачити варіант запуску спецефектів. Про це нижче.
Цей пристрій використовується для підвищення безпеки аварії. Воно керує лампами стоп-сигналів наступним чином: при натисканні на педаль гальма (до 5 секунд) весь стоп сигнал світиться без спецефектів. Якщо педаль гальма залишається натиснутою більше 5 секунд - запускаються 12 спецефектів, в такому порядку:
1. Поліцейська мигалка
2. KITT "Лицар доріг"
3. Заповнення
4. Від центру
5. Мигалка - 2
6. FLASH
7. Рикошет
8. Постріл вліво та вибух
9. Постріл вправо та вибух
10. Змія
11. Бокс
12. Згасання
Якщо педаль гальма залишається натиснутою і після програвання 12-го спецефекту - автоматично переходить до 1-го, і так по колу поки не відпустіть педаль гальма. Пам'ять контролера було використано на 98% спецефектами.

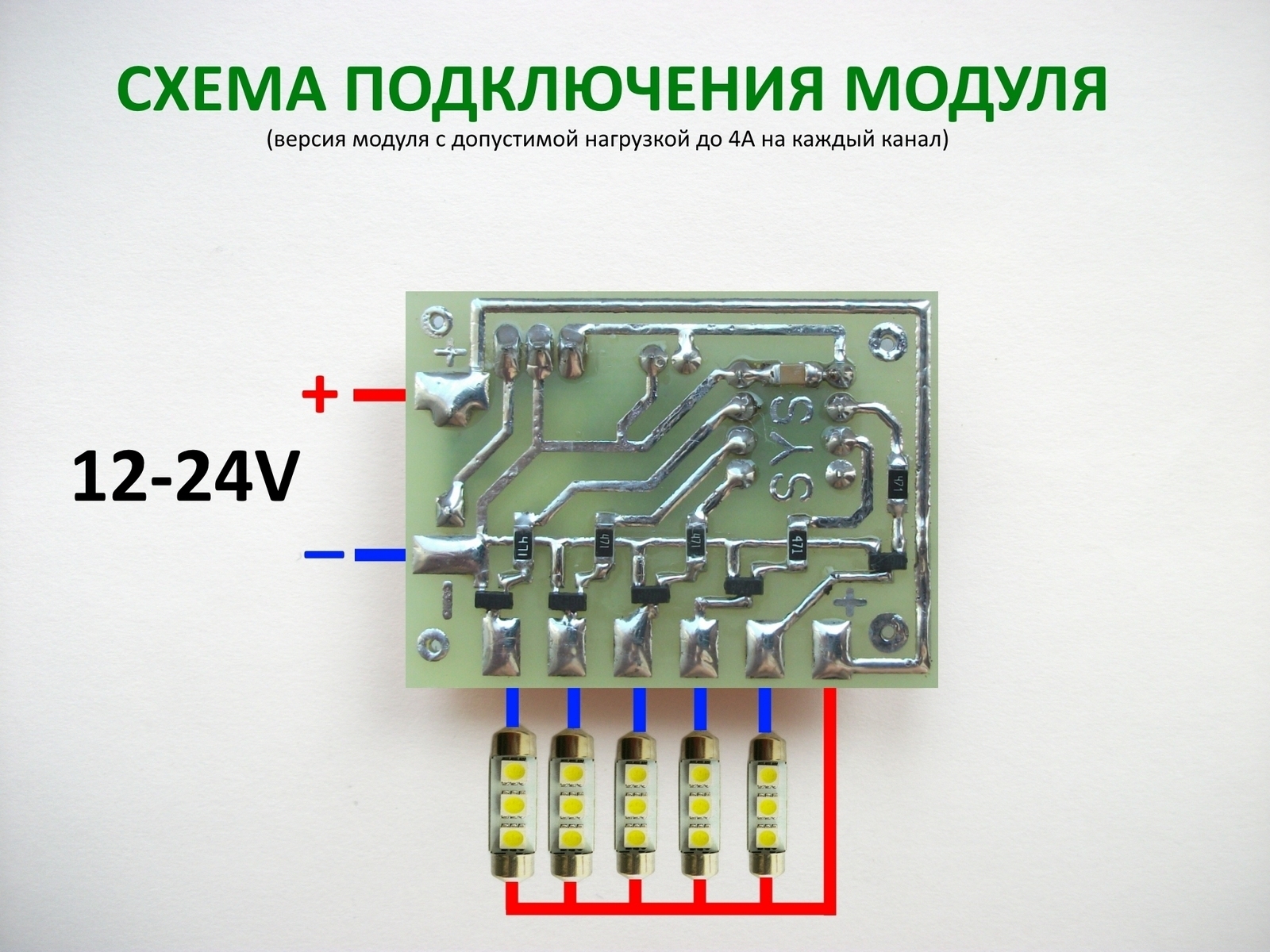

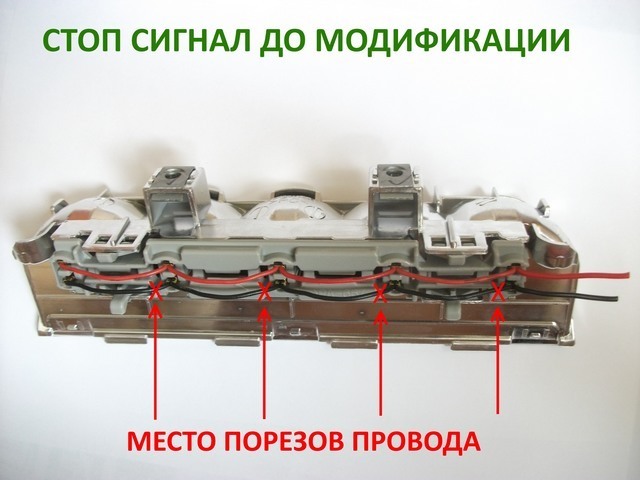

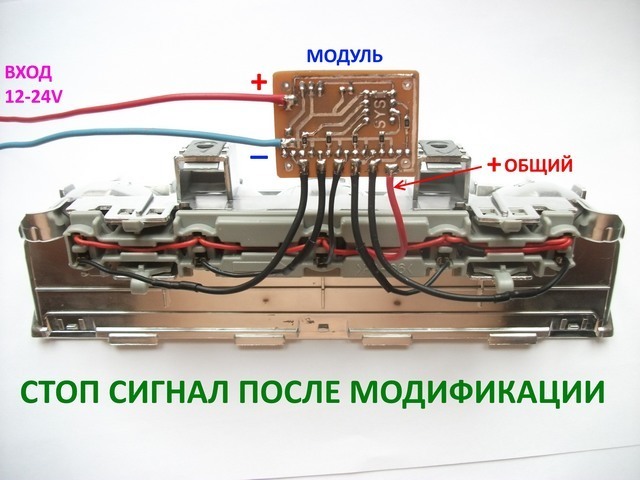

Підключення модуля додаткових дротів не потребує. Єдине що треба змінити це: кожну лампу зі стоп сигналу треба підключити до модуля (щоб керувати ними окремо). Усього каналів 5-ть. Передбачено захист від неправильного підключення модуля. Схема підключення модуля знаходиться нижче. І трохи домашнього відео...
PS: Якщо хочете, прошивку можу переробити, щоб у вас відразу запускалися спецефекти, або через потрібну кількість секунд, тривалість програвання...
Технічні характеристики:
Живлення: 12V-24V
Кількість каналів: 5-ть
Максимальний струм, що комутується на канал: до 4А на канал
Габаритні розміри, ДхШхВ, мм: 40х30х15
Код товару: SYS5
Комплектація: Зібраний модуль, інструкція.
