Модуль керування підігрівом керма чи сидінь автомобіля. V3

З'явилася третя версія модуля керування підігрівом керма чи сидінь (крісел) автомобіля. Ця версія модуля не має функції збереження в пам'яті останнього використаного режиму (варіант з пам'яттю використовується у версії V2). Але є функція: Попередній підігрів нагрівального мату на максимальній потужності, що видається 100%, з автоматичним переходом через 10*хвилин в режим 80% потужності, що видається. Функція активна – якщо джампер встановлений, або навпаки неактивна – якщо джампер відсутній. Потужність ШИМ сигналу вибирається однією кнопкою без фіксації по колу: OFF – 100% – 80% – 70% – 60%.

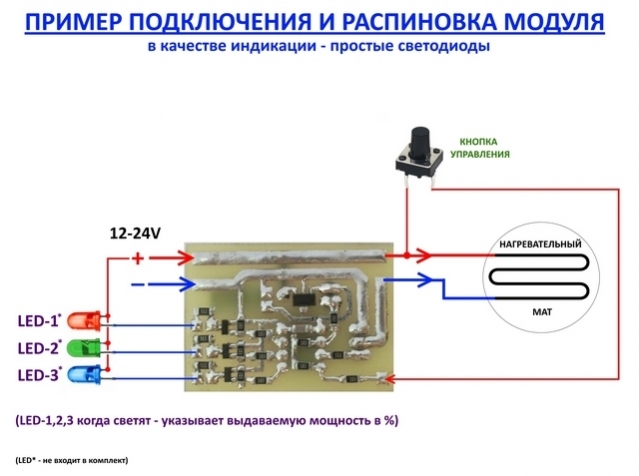

Алгоритм роботи без встановленого джампера. У цьому режимі функція "Попередній підігрів" неактивна. Після подачі живлення модуль завжди запускається в режимі очікування OFF. Після подачі живлення вибираємо необхідну потужність, що видається, шляхом короткочасного натискання кнопки. Після натискання кнопки вмикається LED(и), за кольором світіння світлодіода можна дізнатися потужність пристрою, що видається (дивіться малюнок). Відключається пристрій тією ж кнопкою, або просто відключаємо запалювання, в черговий раз коли увімкнете запалення - модуль запускається в режимі очікування OFF .
Алгоритм роботи з встановленим джампером. У цьому режимі функція "Попередній підігрів" активна. Після подачі живлення модуль завжди запускається в режимі очікування OFF. Короткочасним натисканням запускаємо режим "Попередній підігрів", коли знаходимося в цьому режимі червоний світлодіод моргає з частотою 2 рази на секунду, і на виході видається 100% потужність для швидкого прогріву, з цього режиму модуль виходить автоматично через 10 хвилин (можна вийти (достроково короткочасним натисканням кнопки), у будь-якому випадку перехід буде до другого режиму 80%. Шляхом короткочасного натискання кнопки можна переходити на наступний рівень 70%, 60% та OFF. "Попередній прогрів" вмикається тільки після подачі живлення на модуль та натискання кнопки, і поки не знеструмить модуль буде працювати режими OFF - 100% - 80% - 70% - 60% по колу.
  Модуль можна використовувати і в інших цілях якщо алгоритм роботи пристрою влаштовує, а також при необхідності можливі деякі зміни в пристрої, наприклад змінити час (10 хвилин) попереднього підігріву, або вказати автоматичний перехід на інший рівень після "попереднього підігріву"...
Технічні характеристики:
Живлення: 12-24В
Допустиме навантаження на виході: 6 А
Кількість виходів:
Потужність ШИМ сигналу: 100% - 80% - 70% - 60%
Функція попереднього прогріву: Є (відключається)
Управління: Від однієї кнопки (без фіксації)
Габаритні розміри ДхШхВ мм: 40х30х24

Артикул: PPRv3



Комплектація: Зібраний модуль, інструкція.

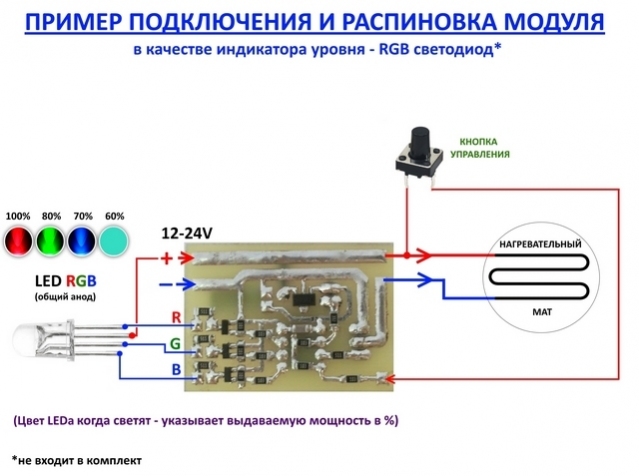

*За бажанням можна замовити і RGB світлодіод, він не входить у комплект, оскільки можна реалізувати індикацію стану режимів та звичайними світлодіодами.
