МОДУЛЬ КЕРУВАННЯ ДЕННИМИ ХОДОВИМИ ВОГНЯМИ.
Артикул: DXOv3
⇐ ГОЛОВНЕ МЕНЮ ⇒
Модуль керування Денними Ходовими Вогнями. DXOv3.
На прохання постійних клієнтів було розроблено наступну версію модуля DXOv3 управління Денними Ходовими Вогнями, далі в тексті буде використано коротку назву ДХО.
Як працює модуль? Після підключення модуля і включення повороту модуль знижуватиме яскравість ДХО під час роботи поворотника, після того як поворотник припинить свою роботу, модуль витримає паузу в 3 секунди і включить назад ДХО на 100% потужності, що видається. Модуль також знижуватиме яскравість роботи ДХО до виставленого рівня якщо включаєте фари або габарити. У даному модулі можна запрограмувати самостійно необхідну потужність, що видається на ДХО під час роботи поворотника. Регулювати потужність можна від 5% і до 55% з кроком в 5%, тобто всього 10 кроків. Усі налаштування виконуються за допомогою трьох кнопок: Кнопка "+", кнопка "-", та кнопка "Зберегти", які знаходяться на самому модулі. Як можна здогадатися з назви кнопок: Кнопка "+" додає яскравості, кожне натискання додає один крок. Кнопка "-" навпаки, знижує яскравість на один крок. Кнопка "Зберегти" заносить до енергонезалежної частини пам'яті виставлені параметри.
Програмування яскравості світіння ДХО у режимі роботи поворотника. Увімкніть фари або габарити, якщо вони підключені до відповідних контактів модуля, якщо на ці контакти нічого не підключено - подайте тимчасово живлення на цей контакт доки не збережете дані. Після подачі живлення на хоч один із цих контактів, яскравість ДХО знизиться і можна починати налаштування. Короткими натисканнями на кнопки "+" та "-" виставте необхідну яскравість свічення ДХО. Коли ви сягаєте кінцевих меж налаштувань (до 5% або до 55%) модуль вас попередить трьома морганіями ДХО. Після того, як ви досягли необхідної яскравості світіння, збережіть всі налаштування у енергонезалежної частини пам'яті мікроконтролера шляхом короткочасного натискання на кнопку "Зберегти". ДХО проморгне швидко 10 разів у відповідь, повідомляючи про успішне збереження налаштувань. Модуль готовий до роботи.
Технічні характеристики:
Пам'ять: Енергонезалежна (FLASH)
Каналів: 1 (вихід мінус)
Максимальний струм, що комутується: 6А
Яскравість ДХО: від 5% до 55%
Модуляція: PWM
Габаритні розміри ДхШхВ, мм: 34х30х8
Артикул: DXOv3

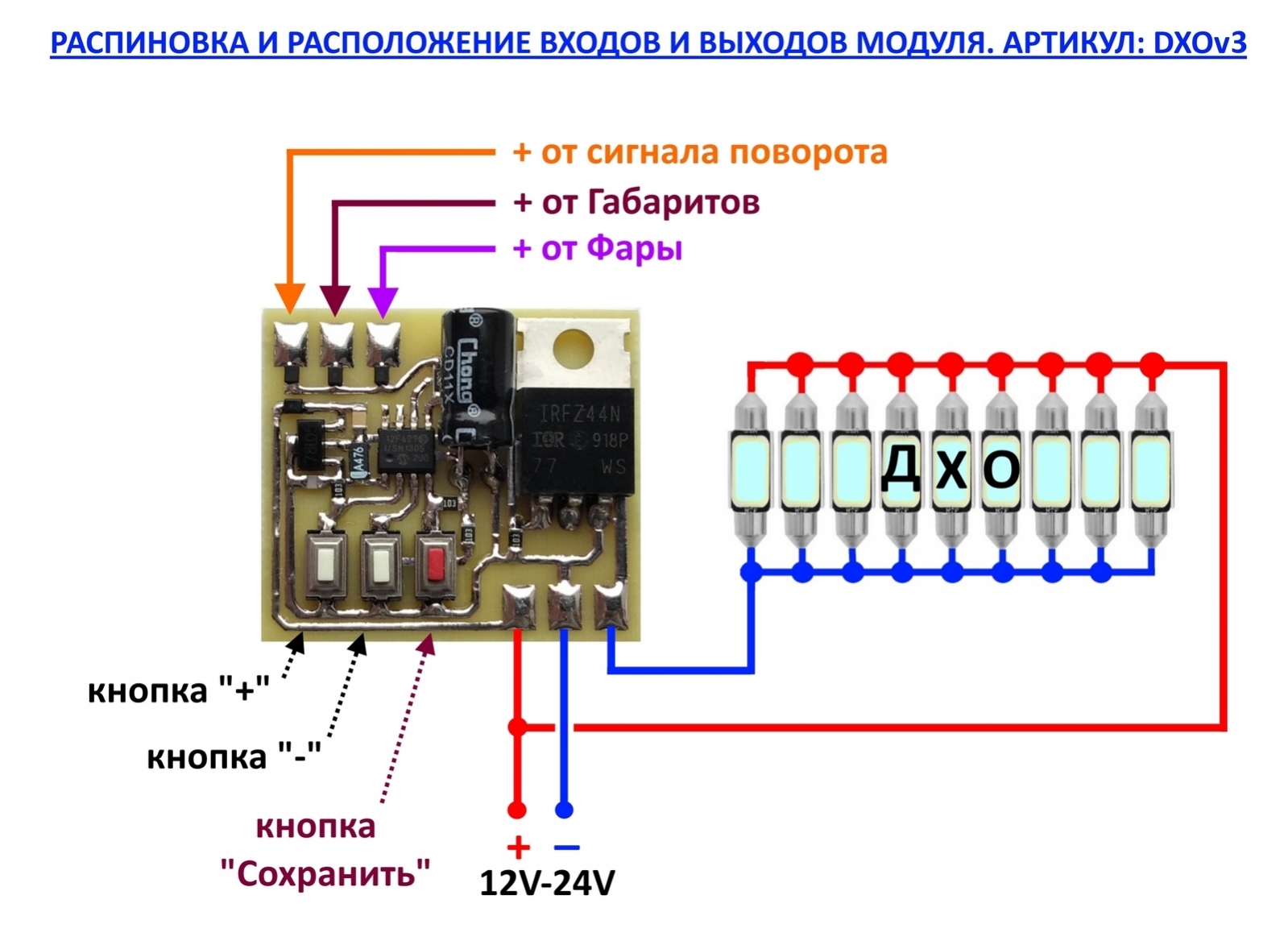

Комплектація: Зібраний модуль(i), інструкція та схема підключення.
