Модуль керування Денними Ходовими Вогнями. ДХО версії V1 та V2.
На прохання постійних клієнтів було розроблено дві версії модуля управління Денними Ходовими Вогнями, далі в тексті буде використано коротку назву ДХО. Обидві версії модуля по роботі абсолютно ідентичні, і відрізняється лише до обмеження підключення максимального навантаження на виході модуля у версії V1 це до 2А, у версії V2 це до 6А. При замовленні необхідно вказати потрібну версію.
Як працює модуль? Після підключення модуля та увімкнення повороту модуль відключатиме ДХО під час роботи поворотника, після того як поворотник відключаєте витримає Паузу*, і включить назад ДХО. У цьому модулі цю паузу можна запрограмувати самостійно за допомогою кнопки "SET" яка знаходиться на самому модулі, іI може бути задана в межах від 1 секунди до 10 секунд.
Програмування затримки (Паузи). На знеструмленому модулі натисніть і утримуйте кнопку "SET". Подайте живлення на модуль, світлодіод на модулі проморгне три рази, повідомляючи про успішний вхід у режим програмування. Відпустіть кнопку "SET". Враховуючи що кожне натискання кнопки відповідає 1 секунди паузи. Введіть необхідну затримку паузи шляхом натискання на кнопку "SET". Кількість натискань буде дорівнює кількості затримки в секундах, А якщо кількість натискань перевищить 10-и, світлодіод більше не буде реагувати на ваші натискання і рахунок зупиниться на 10-и секундах, тобто передбачено обмеження паузи. Після введення необхідної затримки просто відключіть живлення, модуль автоматично зберігає внесені налаштування. Модуль готовий до роботи. При необхідності модуль можна переналаштувати під інші часові затримки так само.
Якщо вам необхідна можливість налаштувати модуль на затримку включення навантаження ДХО більш ніж на 10 секунд - звертайтеся, внесу необхідні поправки в прошивку.
Технічні характеристики:
Пам'ять: Енергонезалежна (FLASH)
Каналів: 1 (вихід мінус)
Затримка на включення ДХО: від 1 до 10 секунд
Габаритні розміри (DXOv2) ДхШхВ, мм: 24х18х4
Максимальний комутований струм: до 2А (DXOv1)
Габаритні розміри (DXOv2) ДхШхВ, мм: 27х25х6
Максимальний струм, що комутується: до 6А (DXOv2)

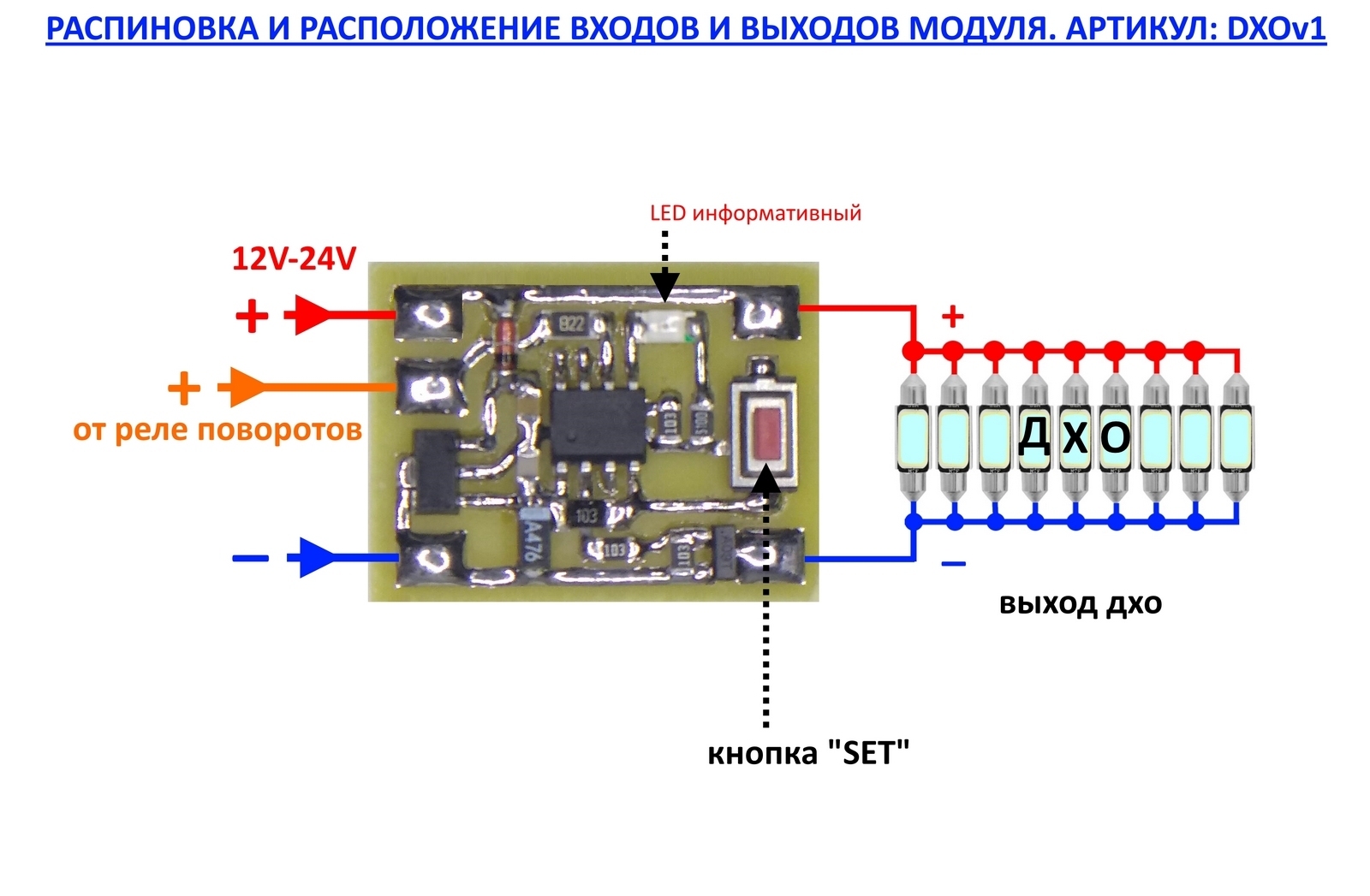

Артикул: DXOv1

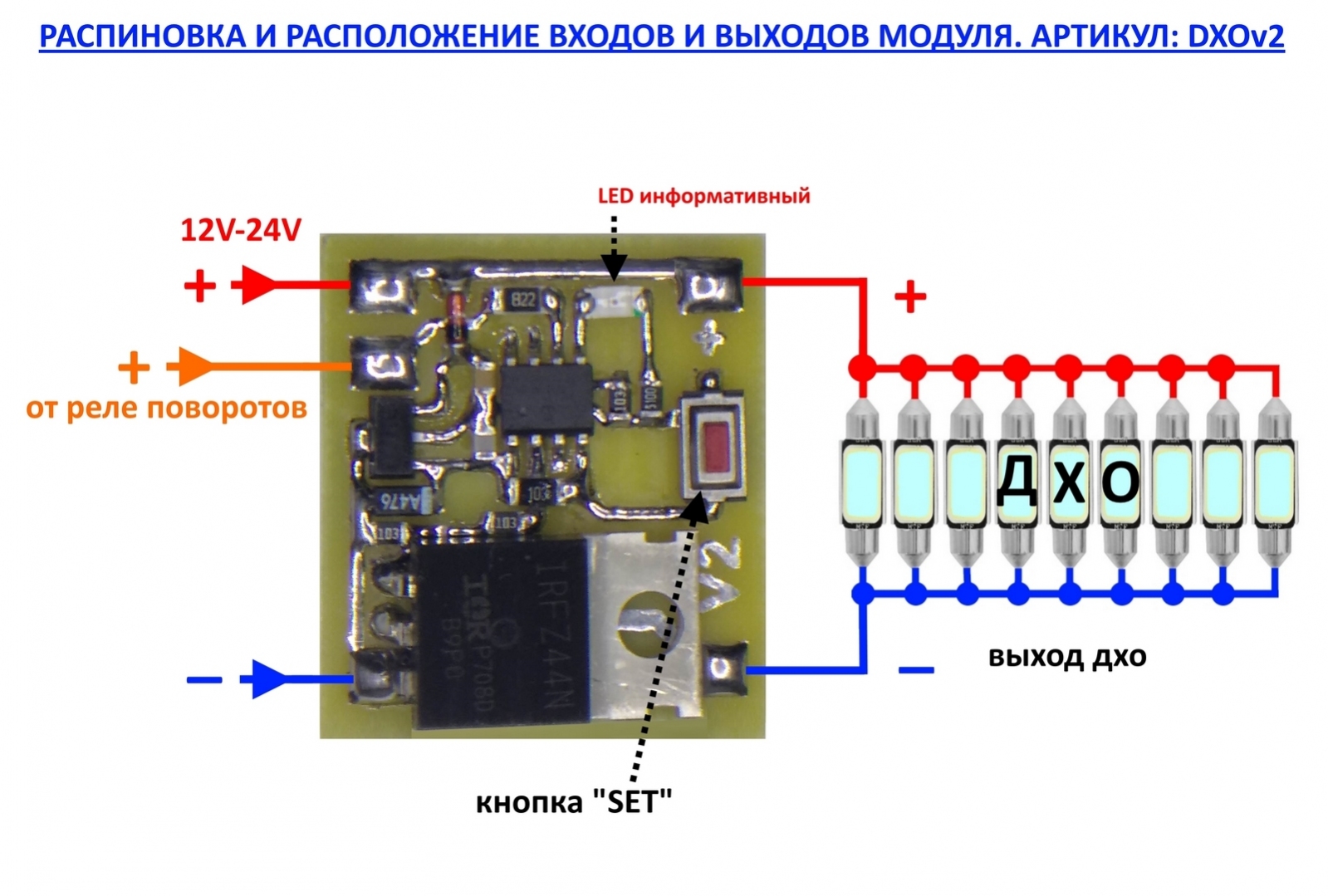

Артикул: DXOv2
Комплектація: Зібраний модуль(и), інструкція та схема підключення.
