Багатофункціональна лампа відкритих дверей автомобіля.
Представляю багатофункціональну автомобільну лампу LED для роз'ємів Т10. Лампа встановлюється у двері автомобіля без внесення змін у проводці або інших видимих змін, всі додаткові функції реалізовані у самій лампі, схематично та програмно. Дана LED лампа під час відкриття дверей сигналізує іншим учасникам дорожнього руху спецефектом у вигляді моргань, тим самим привертає увагу інших вело/мото/автомобілістів про наближення до перешкоди, підвищуючи загальну безпеку. Що мене підштовхнуло переробити мою штатну лампу відчинених дверей: По-перше функціонал не підходить "на всі випадки життя". Уявімо ситуацію коли виїжджаємо на природу або на рибалку, навіть коли у себе на ділянці миєте автомобіль, відчиняєте двері на довгий час у цих випадках, а попереджати про небезпеку і нема кого, близько нi душі, в цих випадках лампи просто розріджують ваш акумулятор без особливої користі. Я вирішив усунути ці недоліки у своїх лампах. Для вирішення цього завдання я взяв найменший мікроконтролер фірми Microchip у корпусі SOT-23.

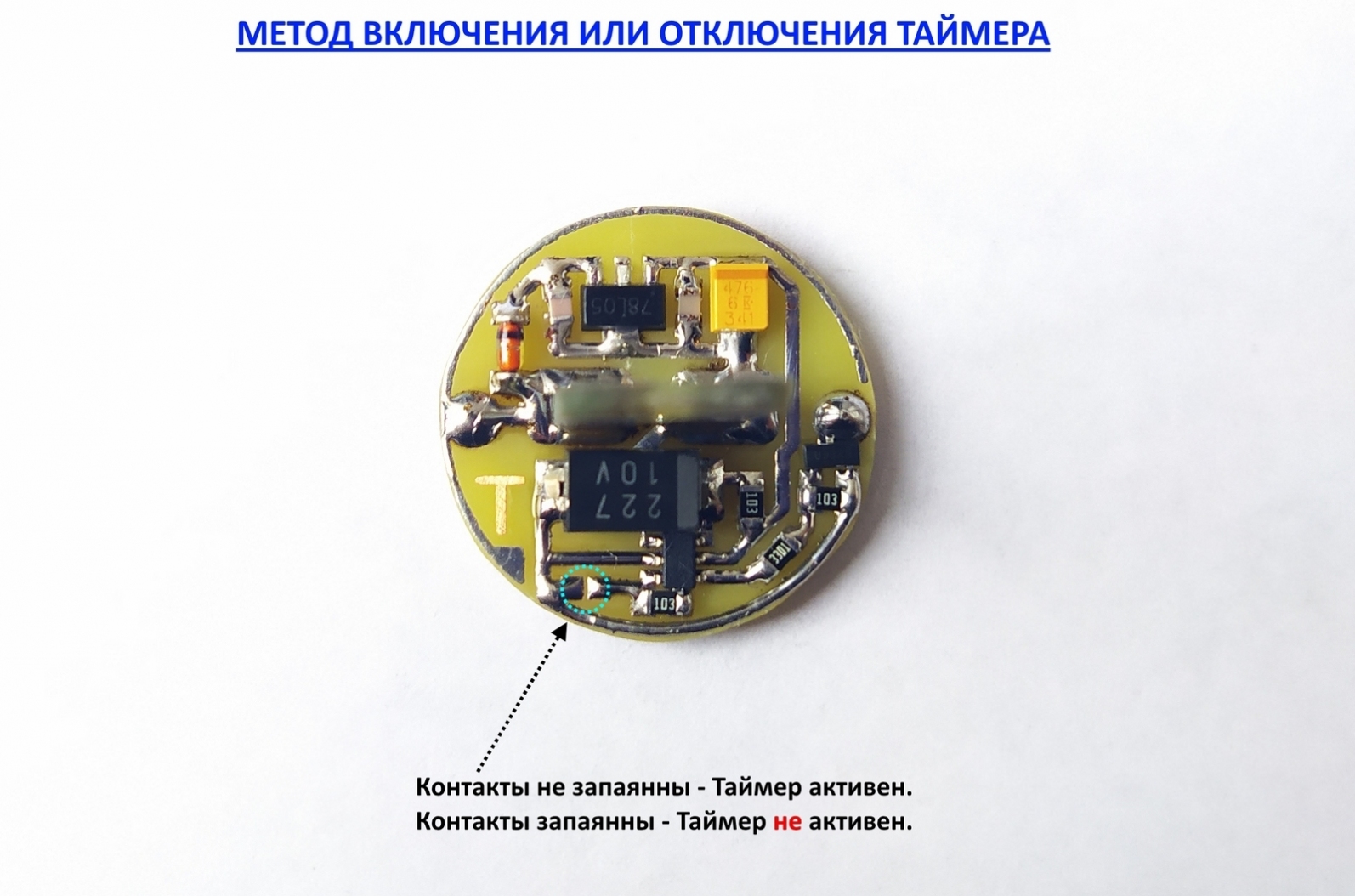

Опис роботи лампи: Встановлюється ця лампа так само, як і штатна. Коли відкриваєте двері відразу вмикається лампа морганням записаним у прошивці спецефектом і буде моргати до тих пір, поки не зачините двері, або по таймеру якщо двері залишилися відчиненими протягом більш виставленої в прошивці. Таймер можна деактивувати якщо не потрібен шляхом паяння двох точок на платі модуля лампи, місця пайки показані на фото, якщо захочете колись заново активувати таймер - потрібно знову розірвати контакт між цих двох точок. Модуль можна замовити у двох варіантів, з таймером на 5 хвилин або з таймером на 10 хвилин, (якщо при замовленні не вказали який варіант вам потрібен, то буде відправлений з таймером 5 хвилин). Ця лампа має ще одну функцію, негайного вимкнення, режим "Економії енергії" (У випадках коли знаходитесь на риболовлі або на природі і хочете довго залишити автомобіль з відчиненими дверима). Для того щоб активувалася ця функція треба: Відкрити двері, закрити назад, і заново відкрити протягом 6-и секунд, модуль активує цю функцію і лампа не включиться. Після того, як зачините двері, лампа деактивує цю функцію і перейде в штатний режим роботи.
Потужність виходу модуля є достатньою для підключення навіть ламп розжарювання замість світлодіодів. А ще можу записати у прошивку інший спецсигнал під потреби клієнта.
Технічні характеристики:
Пам'ять: Флеш, енергонезалежна.
Таймер вимикається: Так
Значення таймера: 5 хвилин, або (10 хвилин)
Колір світлодіодів: Білий, теплий.
Кількість світлодіодів: 6
Тип світлодіодів: SMD 5630 (5730)
Потужність вихідного ключа: до 2А

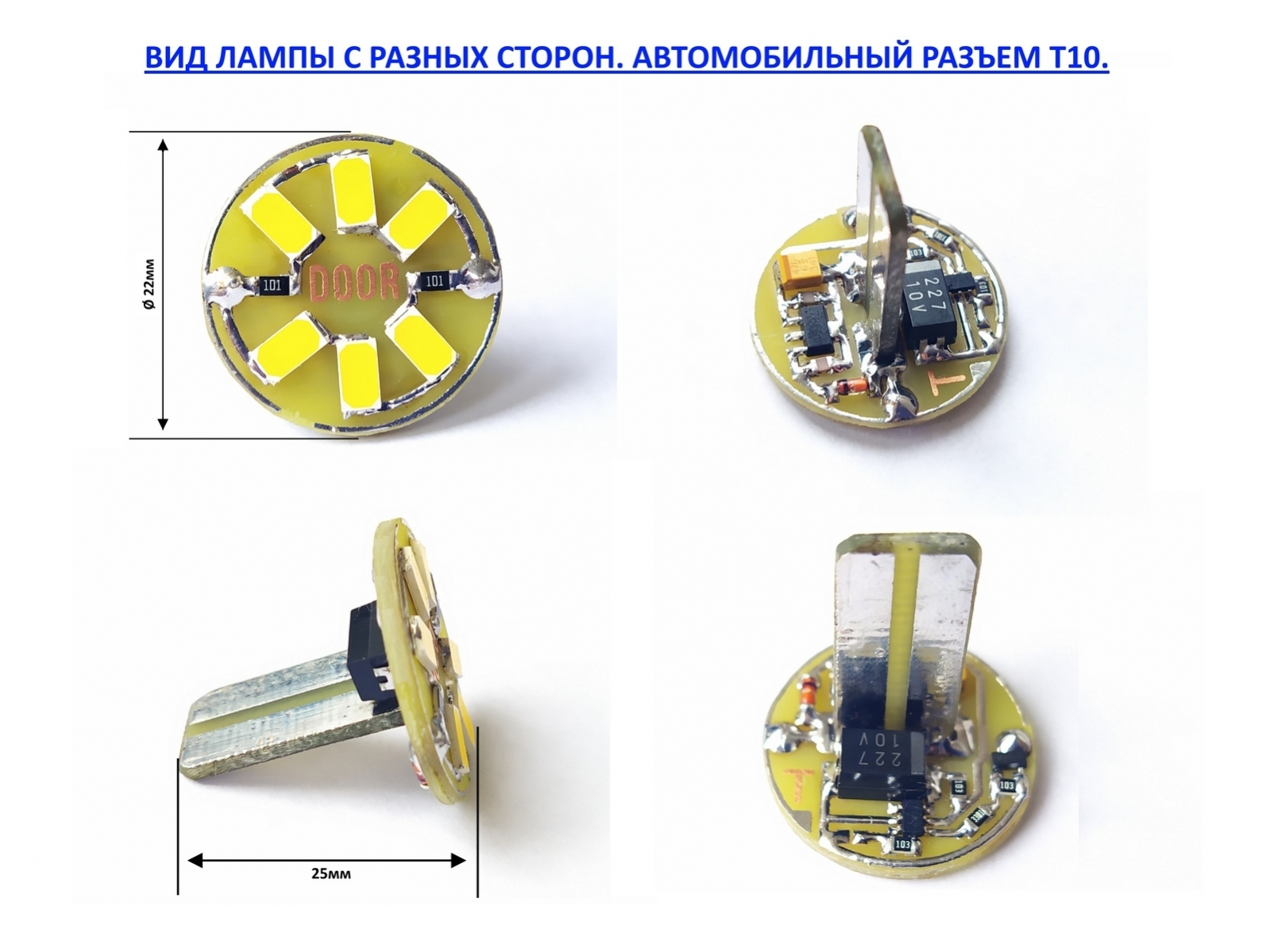

Габаритні розміри: Висота 25мм, діаметр 22 мм.
Артикул: DOOR
Комплектація: Лампа(и), інструкція.
