Автоматичне ввімкнення GPS навігатора
Багато автолюбителів є GPS навігатори, я теж колись купив один бюджетний, з AV-IN входом для підключення камери заднього ходу, Bluetooth функцією вільні руки, і FM модулятором. Після придбання та встановлення GPS навігатора в моєму автомобілі, та використання протягом деякого часу, спливли деякі проблеми та незручності у використанні. А саме:
1) Без зарядного пристрою в прикурювачі (в автономному режимі) акумулятор "сідає в нуль" протягом 20-30 хвилин. Після заміни акумулятора на інший, і навіть потужніший ситуація не змінилася.

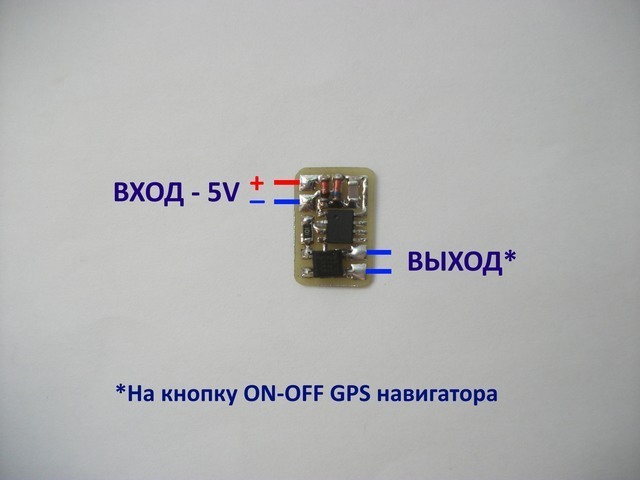

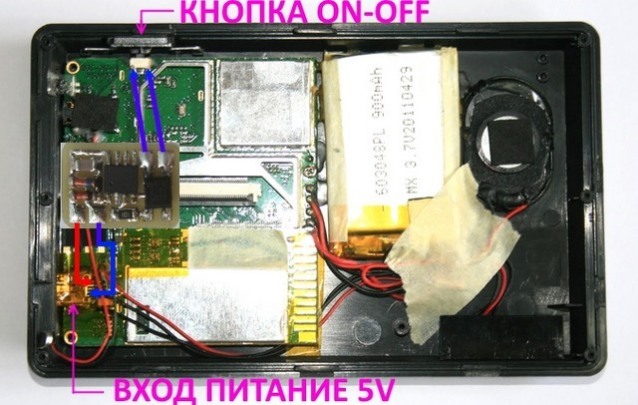

2) Щоразу коли сідав в автомобіль, і прокручував ключ запалювання, доводилося дотягтися до навігатора, і натискати кнопку ON (включити). Спочатку не звертав уваги, а через деякий час почало сильно дратувати, особливо при коротких зупинках. Ось і вирішив автоматизувати процес запуску-вмикання GPS навігатора. Розбирання навігатора досить проста, та й установка модуля всередині не складає особливих труднощів: Всього чотири проводки, один на плюс входу живлення, один на мінус, і два на саму кнопку навігатора ON (включити). Зображення підключення модуля додається. Після підключення все запрацювало, як і було задумано.
Ну тепер про алгоритм роботи: Після прокручування ключа запалювання, надходить живлення на навігатор, у свою чергу запускається прошивка в модулі, і подається сигнал на оптрон (є оптронна розв'язка між модулем і навігатором), в моєму випадку сигнал подається протягом двох секунд. Але цей параметр, що настроюється, і повинен бути вказаний при замовленні, для занесення в прошивку. Після ввімкнення навігатора кнопкою ON-OFF можна користуватися в штатному режимі. Є й функція авто-відключення навігатора за таймером. Ця функція також активується в прошивці (якщо необхідна). Таймер на авто-відключення також заноситься в прошивці (якщо активована функція авто-відключення).
Додаткові корисні "фішки" на цьому модулі: Захист від неправильного підключення, захист мікроконтролера від перенапруги 5V, універсальність модуля та прошивки - модуль можна встановлювати не лише на GPS навігатори.
Технічні характеристики модуля:
Захист від неправильного підключення: Є
Захист мікроконтролера від перенапруги: Є
Таймер на авто-відключення: Є (опціонально)
Каналів управління: 1 (ON-OFF)
Пам'ять: Енергонезалежна (FLASH)

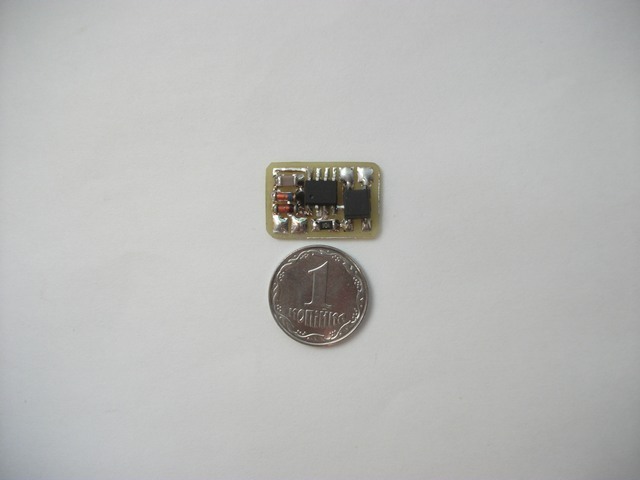

Габаритні розміри, ДхШхВ, мм: 17х11х4
Артикул: AVG
Комплектація: Зібраний модуль, схема підключення та інструкція.
