Модуль складання дзеркал заднього виду автомобіля. (кнопка без фіксації)
Артикул: ASZ4

⇐ ГОЛОВНЕ МЕНЮ ⇒

Модуль складання дзеркал заднього виду автомобіля.
Це універсальний модуль для процесу складання дзеркал заднього виду, повністю вигаданий і розроблений мною. Модуль можно використовувати у всіх автомобілях, навіть якщо у Вас модуль управління складання дзеркал не робочий, або у вас його і не було ніколи (припустимо, ви купили окремо дзеркала з електроприводом). Модуль підходить навіть на ті дзеркала, де обмежувачі положення відсутні або поламані.

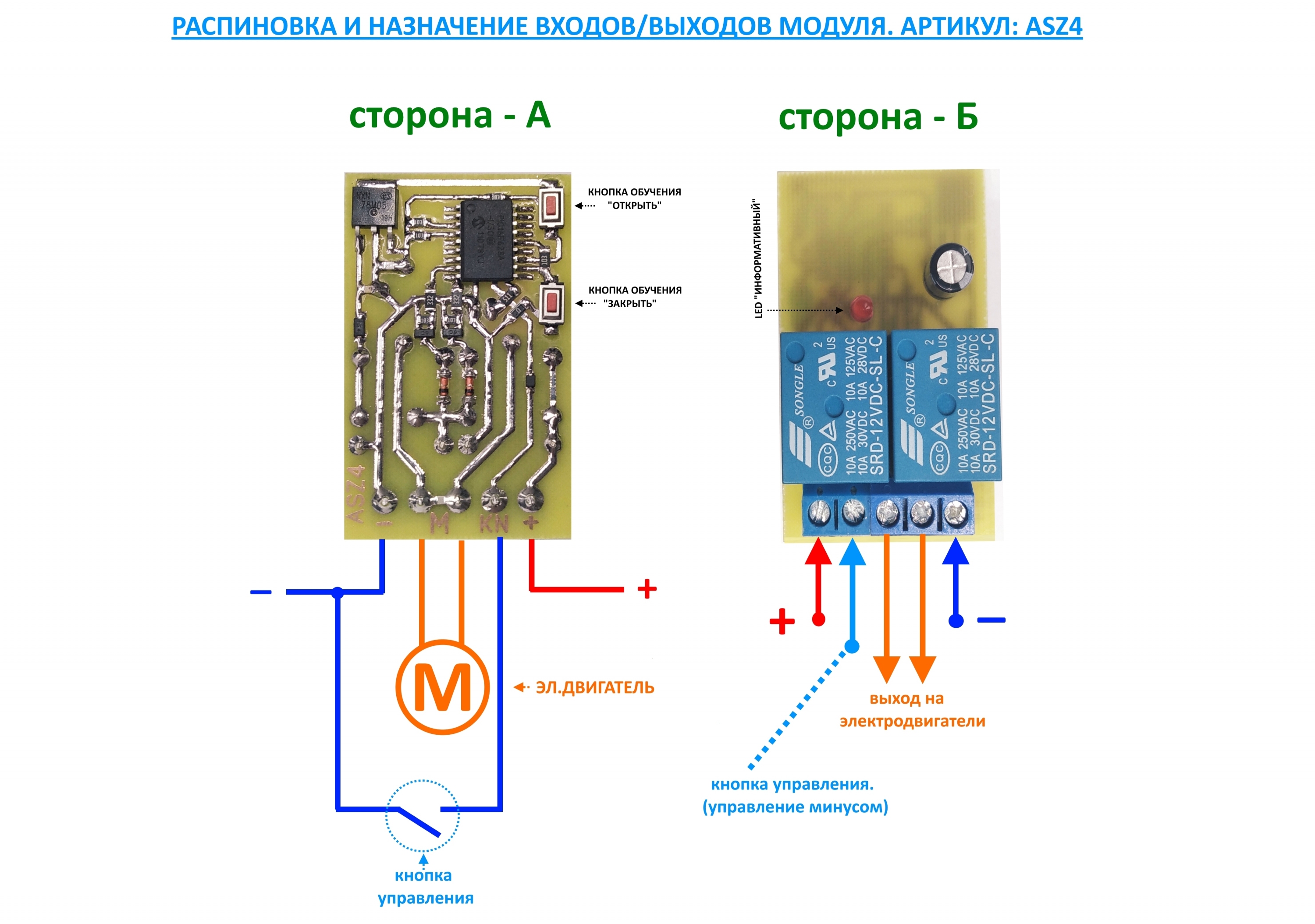

Підключення модуля. Модуль підключається згідно з наведеною нижче схемою, для підключення знадобиться всього лише п'ять проводів. Кнопка ручного керування потрібна будь-яка без фіксації з нормально відкритими контактами. Після підключення модуля за наведеною схемою, модуль треба навчити, а саме задати тривалість тимчасових сигналів керування на відкриття і закриття дзеркал. Для навчання на самому модулі є дві кнопки одна призначена для навчання режиму "Відкрити", а інша призначена для навчання режиму "Закрити". Примітка: "Відкрити" або "Закрити" це умовне поняття, вони можуть бути навчені і навпаки, адже модуль до навчання не знає, в який бік відкривається або закриваються дзеркала.
Навчання. На знеструмленому модулі натисніть і утримайте кнопку яка відповідає закриттю дзеркал (якщо вони відкриті), подати живлення на модуль, світлодіод на модулі моргне один раз і почнуть закриватися дзеркала, як тільки дзеркала дійдуть до кінцевої точки відпустіть кнопку закриття дзеркал, електродвигун приводу зупиниться, світлодіод на модулі моргне тричі, повідомляючи що дані успішно були занесені у енергонезалежної частини пам'яті мікроконтролера. Модуль треба перезапустити, шляхом знеструмлення, почекати кілька секунд. Таким чином треба навчити відкриття дзеркал (якщо були закриті). Після кожного навчання модуль треба перезапустити. Все, модулем можна користуватися. Навчати модуль треба лише вперше, але модуль можна перенавчати багаторазово. Тимчасові керуючі сигнали на відкриття та закриття дзеркал завжди різні та індивідуальні на кожному автомобілі, а цей модуль спроектований таким чином, щоб легко було інтегрувати в будь-яке авто. Модуль може навчатися керуючому сигналу відкриття або закриття дзеркал з тривалістю імпульсу від 0,1 секунду і до 12 секунд з дискретністю в 0,1 секунду (зазвичай дзеркала відкриваються за 3-4 секунди), якщо сигнал при навчанні більше 12 секунд, модуль сам вийде з режиму навчання навіть якщо кнопка натиснута, у енергонезалежної частини пам'яті буде записано 12 секунд, а світлодіод проморгне 12 разів.
Модуль у черговому режимі споживає всього 4мА, і не загрожує розрядці акумулятора (для довідки: один світлодіод від охоронної сигналізації споживає 20мА коли світиться), але модуль можна підключати і після замку запалювання так як у цій версії модуля положення дзеркал при відкритті та закритті заносяться у енергонезалежної частини пам'яті EEPROM мікроконтролера і при розрядці акумулятора або після того як пропаде живлення на модулі положення дзеркал будуть збережені в пам'яті мікроконтролера. Примітка: В алгоритмі також передбачено що якщо під час закриття або відкриття дзеркал не відпрацює до кінця (порівняє з занесеним часом при навчанні), допустимо зник контакт на клемі акумулятора, тоді дані в якому положенні знаходяться дзеркала не заносяться в пам'ять,

Технічні характеристики:
Напруга живлення, В: 12-15V
Споживання в режимі очікування: 4мА
Управління: Ручне, від однієї кнопки
Пам'ять: Енергонезалежна (FLASH)

Вихід на дзеркала: Від 2-х реле (з інверсією подачі живлення)
Максимальний комутований струм реле: 10А
Габаритні розміри, ДхШхВ, мм: 34х53х20
Артикул: ASZ4


Комплектація: Зібраний модуль, інструкція.
